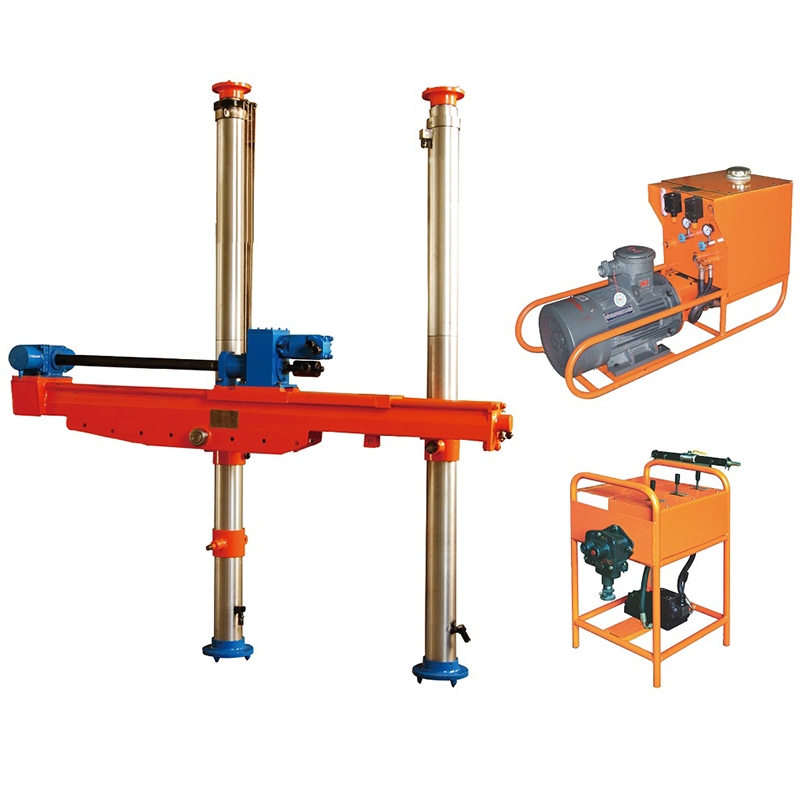

氣動架柱式鉆機依據煤礦礦井下勘探的運行需要，簡化鉆機構造，以高壓氣體為驅動力，由主機和立柱兩方面構成，這類鉆機由高壓膠管直接與煤礦礦井下高壓氣體管道相連，構造簡易，運輸運用簡單，并且減少成本費用，礦上購置價錢更便宜，氣動架柱鉆機除去質地輕、便于拆裝的優點，順利解決了煤礦礦井下設備搬遷艱難的情況，該鉆機角度全 方位度可調節，相同位置打多孔無需移動移機，礦井下勘探更簡單。

氣動架柱式鉆機的基本工作原理：

以空氣壓縮為驅動力，經過運轉電機換向閥，操控運轉電機的運轉及換向空氣壓縮推動齒輪馬達運轉，經兩級降速后驅動主軸運轉，進而推動鉆具運行，經過支撐氣缸換向閥操控氣缸的頂緊及放開，經過進給電機換向閥操控鉆機的前行及倒退。

氣動架柱式鉆機的構造:

1.主機由運轉電機和進給結構構成。

(1)運轉電機由電機、齒輪變速箱、換向閥等組件構成。換向閥操控電機的啟用及換向空氣壓縮，經過換向閥推動電機齒輪及主軸運轉，進而推動鉆具運轉。

(2)進給結構由進給電機、換向閥、齒輪和滑軌等組件構成，經過換向閥操控，實現電機推動主動齒輪在齒輪上傳動，進而推動運轉電機前行及倒退，從而實現鉆進。

2.支撐結構由2個氣缸、氣缸換向閥及副支撐等結構構成。高壓氣體經過換向閥來操控氣缸的起降，實現頂緊頂板穩固鉆機的目標，副支撐經過調整角度來發揮輔助支撐鉆機的效用。

1、運轉轉速：由風電機為輸出軸，經過齒輪變速箱傳送到輸出軸，推動釬桿，鉆頭運轉;

2、推動力：由風電機輸出軸推動另一組變速齒輪，此齒輪為平行操控的離合，齒輪運轉實現推動力的前行倒退;

3、扭矩：氣動架柱式鉆機的氣動馬達帶來的扭矩經過齒輪變速箱的變速齒輪來傳送到釬桿。
