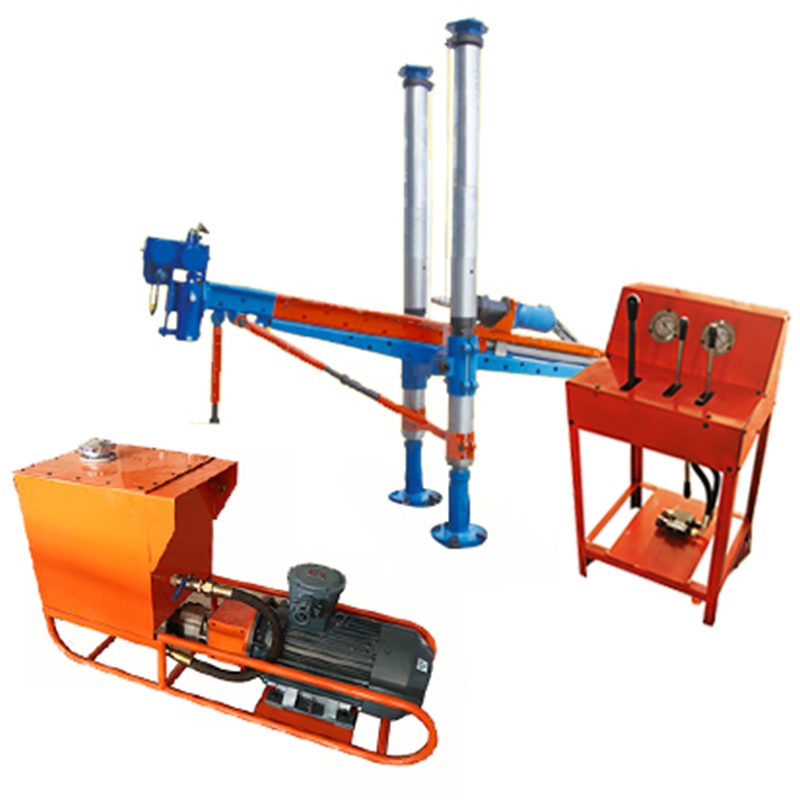

探水鉆機，主要適用于在采掘工作面實施探究防治煤與瓦斯突出措施的瓦斯排放鉆孔、放炮落煤孔和巖石鉆孔，也可用在小巷道斷面打探水孔等。

結構特征

2.1鉆機主要由電動機、減速箱、機架、立柱、鉆具五部分組成。減速箱和電動機連成一體稱為主機，主機通過鏈輪、鏈條在機架上前后移動，鏈條掛在減速箱的鏈輪上并固定在機架上。機架固定在立柱上，可在立柱上上下移動及調節傾角。

2.2 電動機

鉆機采用的電動機為專門研制開發的YBDZ礦用隔爆型電鉆電動機、體積小、重量輕，有3.2倍的過載能力，能適應該鉆機在井下頻繁快速移動的要求。

2.3 減速箱

減速箱主要由三對直齒輪、兩對蝸輪、三根平行的輸出軸及其正交的一根摩擦離合器軸組成。三根平行的輸出軸中，一根帶動鉆具旋轉，另外兩根是對稱的蝸桿軸，通過單頭左旋蝸桿蝸輪系統及雙面摩擦離合器使主機在機架上慢速前進，通過雙頭右旋蝸桿蝸輪系統及雙面摩擦離合器使主機在機架上快速后退。

2.4 機架

機架主要由導向套、導軌、滑動裝置和鏈條等組成，主要作用是支撐主機，并給主機導向。主機固定在滑動裝置上，通過操縱減速箱上的離合器手輪，減速箱上的鏈輪沿固定在機架上的鏈條前后移動，從而實現鉆具的進退。

2.5 立柱

立柱主要由套筒組件、絲桿、橫梁組件、頂盤組件、轉盤等組成，主要作用是支撐及錨固鉆機。打鉆前，錨固好立柱，通過調整抱箍1和抱箍2上的螺栓，即可調整開孔高度和鉆孔傾角。

2.6 鉆具

鉆具由鉆頭和鉆桿組成。鉆桿有兩種型式，一種為麻花鉆桿，用于在煤層中鉆孔，干式排渣；一種為光鉆桿，用于在巖層或煤層中鉆孔，濕式排渣。
